Fotogrametrija

PHANTOM 4 PRO

1-inčni CMOS senzor od 20 megapiksela je prilagođen za inžinjerska snimanja. Moguća su snimanja snimaka objekata koji se brzo kreću ili prilikom leta velikom brzinom.


Fotogrametrija

Fotogrametrija je metoda izmjere pomoću koje se iz fotografskih snimaka može dobiti 3D model snimljenog predmeta.

Fotogrametrija ima značajnu primjenu u arheologiji i arhitekturi, odnosno pri očuvanju kulturne baštine.

Tvrtka Geofocus d.o.o. bavi se terestričkom fotogrametrijom i aerofotogrametrijom.

Na temelju fotogrametrijskih snimaka moguće je kao gotove proizvode dobiti:

  • 3D realistični model predmeta (engl. 3D Reality Mesh
  • DMR (Digitalni model reljefa)
  • Ortofoto
  • Ortofoto kartu (u odnosu na ortofoto ima pravokutnu koordinatnu mrežu; jedinstveno mjerilo)
  • Oblak točaka (engl. Point cloud)

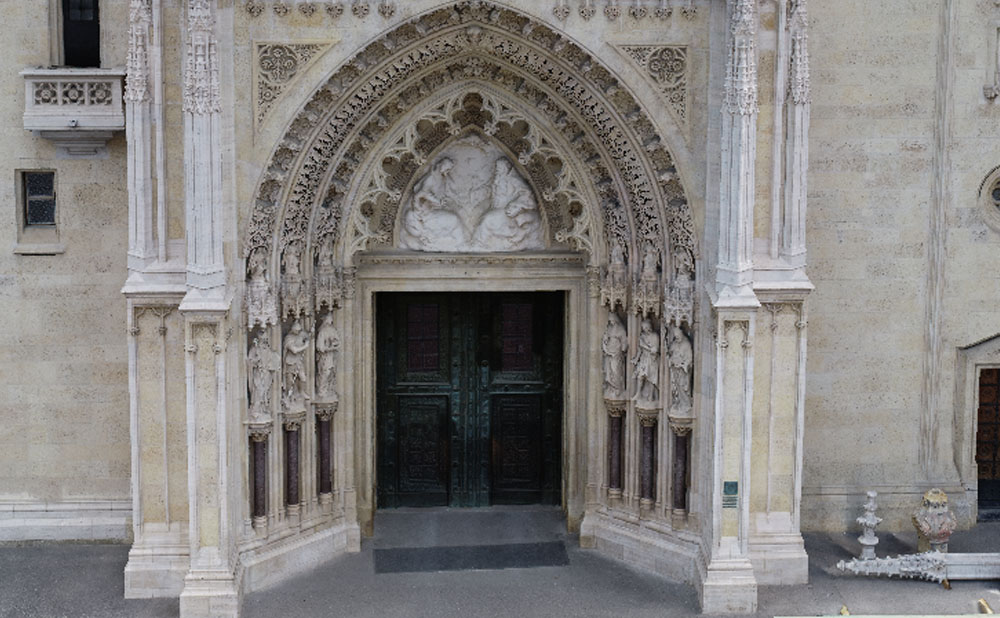

Prikaz 3D realističnog modela s teksturom glavnog portala Katedrale Uznesenja Blažene Djevice Marije i svetih Stjepana i Ladislava (Zagrebačka katedrala)

Prikaz 3D realističnog modela s teksturom glavnog portala Katedrale Uznesenja Blažene Djevice Marije i svetih Stjepana i Ladislava (Zagrebačka katedrala)

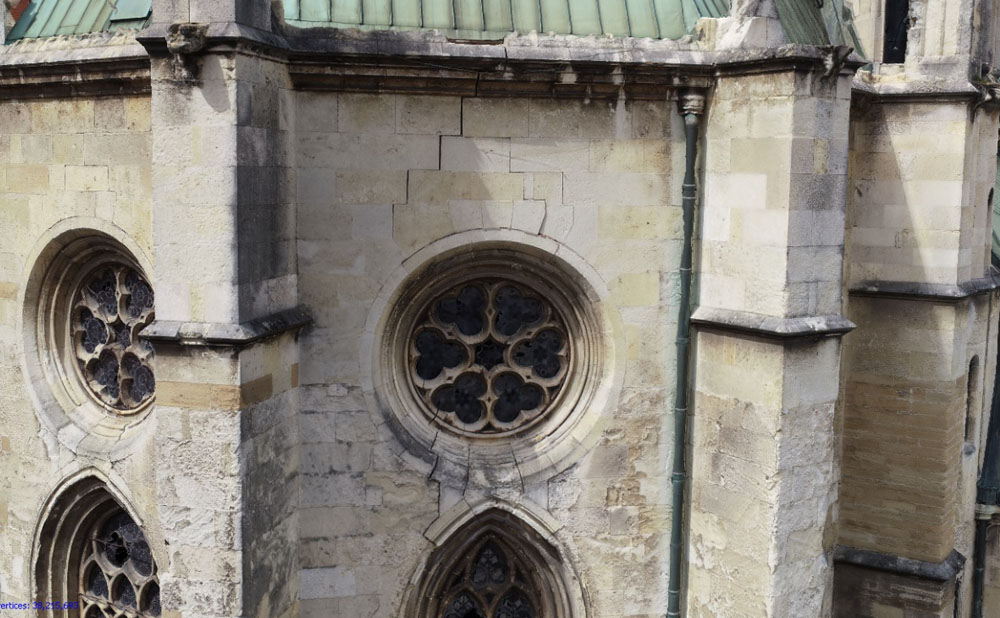

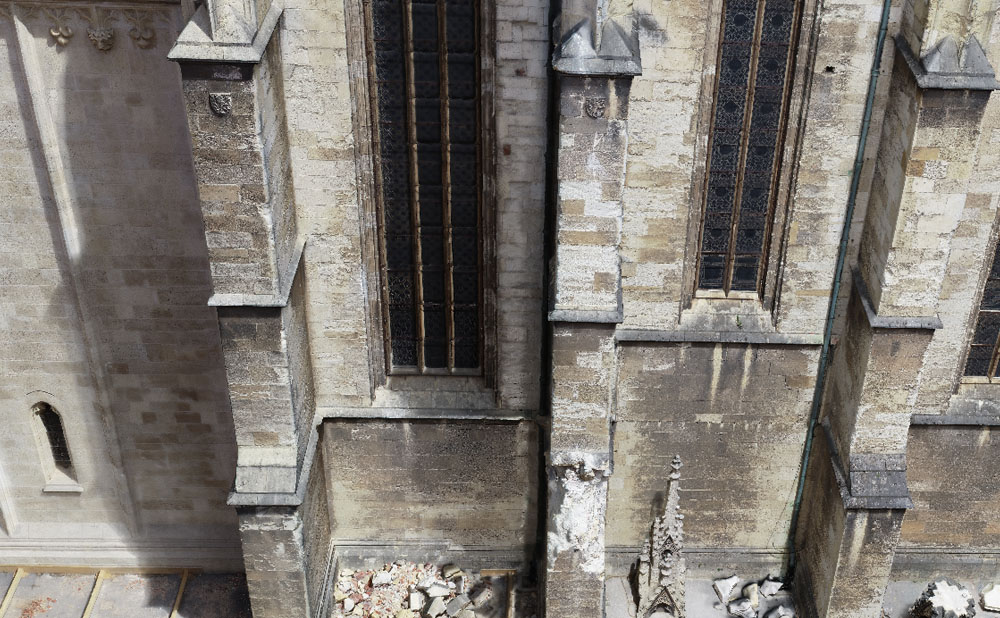

Prikaz 3D realističnog modela s teksturom na Zagrebačkoj katedrali

Prikaz 3D realističnog modela s teksturom na Zagrebačkoj katedrali

Prikaz 3D realističnog modela s teksturom na Zagrebačkoj katedrali

Prikaz 3D realističnog modela s teksturom na Zagrebačkoj katedrali

Aerofotogrametrija

Aerofotogrametrijski snimak je zračni snimak snimljen mjernom kamerom iz letjelice (zrakoplov, bespilotna letjelica - dron, ...).

Pri aerofotogrametriji letjelica iz zraka prikuplja veliki broj visoko rezolucijskih fotografija nekog područja. Te se fotografije preklapaju u određenom postotku te prilikom preklopa treba paziti da je određeni detalj područja od interesa vidljiv na više snimaka.

Rezultat takve tehnike snimanja je 3D rekonstrukcija ciljanog područja/predmeta. Takav model sadrži informaciju o visini terena, teksturi, obliku i boji svake snimljene točke.

Na temelju preklopa među snimcima moguće je dobiti ortofoto –dvodimenzionalna zračna snimka i DMR – 3D reprezentaciju područja. Kombinacijom ortofota i DMR-a kreira se 3D model traženog područja.

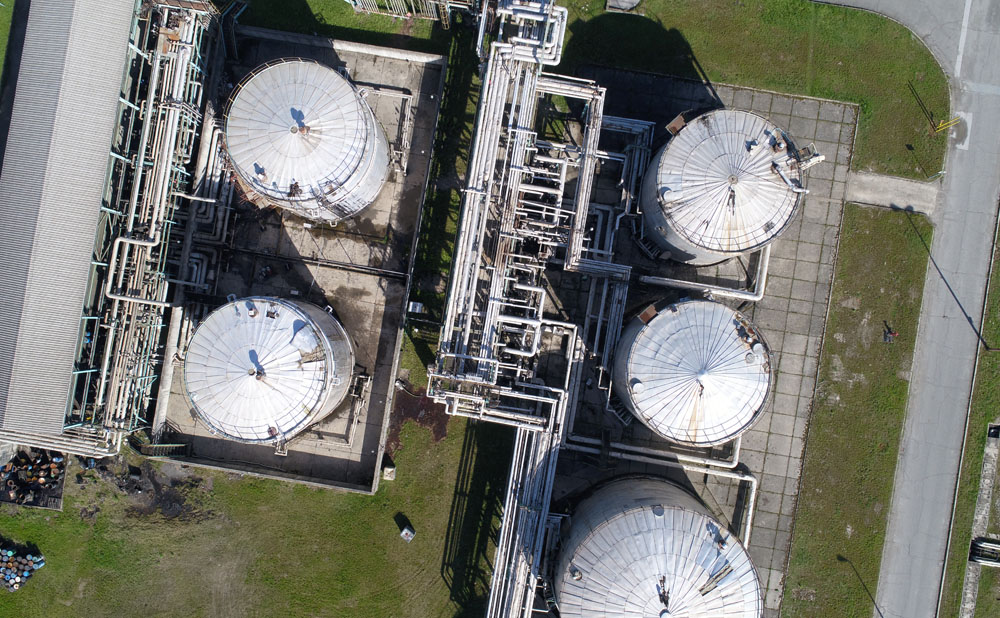

Aerofotogrametrijski snimak

Aerofotogrametrijski snimak

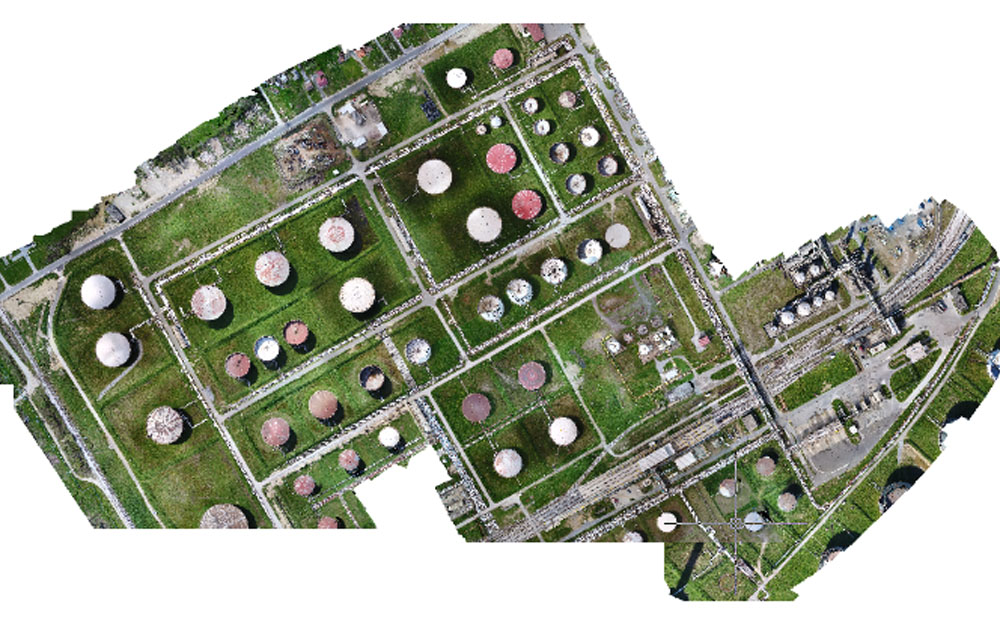

3D model dobiven na temelju zračnih snimaka

3D model dobiven na temelju zračnih snimaka

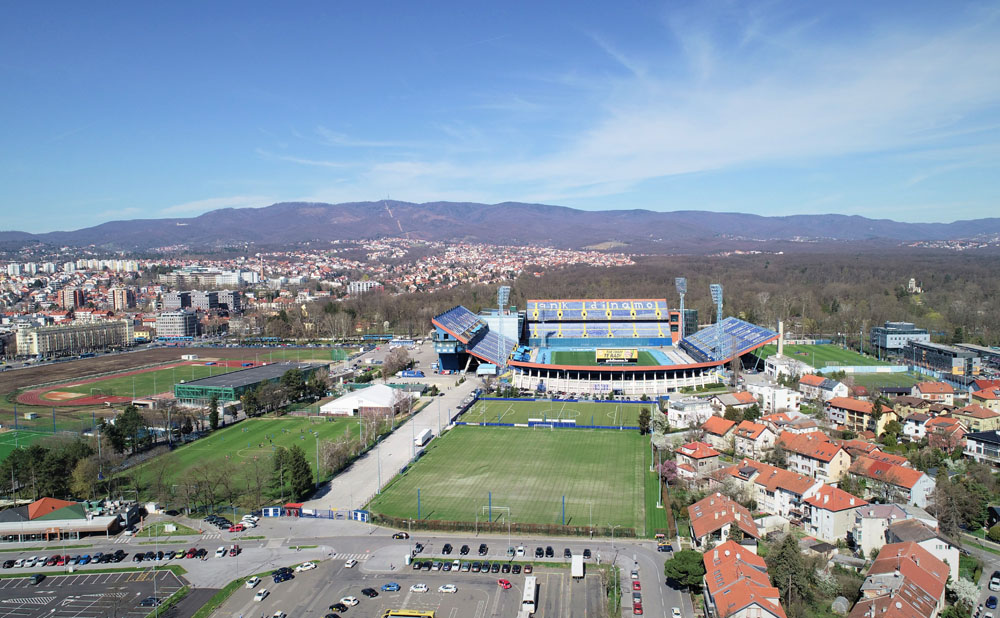

Aerofotogrametrijski snimak SRC Svetice

Aerofotogrametrijski snimak SRC Svetice

Terestrička fotogrametrija

Terestrička fotogrametrija ima važnu ulogu prilikom očuvanja objekata kulturne baštine. Prednost takve fotogrametrije je mogućnost provođenja izmjere unutar samih objekata (pr. prostorije zgrada).

Za razliku od aerofotogrametrije gdje se krajnji produkti izrađuju na temelju dobivenih zračnih snimaka, kod terestričke fotogrametrije fotografski se snimci prikupljaju mjernom kamerom na razini zemljine površine.

Prednost prikupljanja podataka interesnih predmeta terestričkom fotogrametrijom u odnosu na ostale konvencionalne načine prikupljanja podataka (mjerenje pravaca-kuteva i duljina) leži u tome što se fotografskim snimcima može prikazati vrlo visoka razina detaljnosti snimanog predmeta.

Također terestrička fotogrametrija nalazi svoju primjenu kod mjerenja, odnosno određivanja dinamičkih pomaka objekata.


Prikaz snimanja terestričkom fotogrametrijom

Prikaz snimanja terestričkom fotogrametrijom

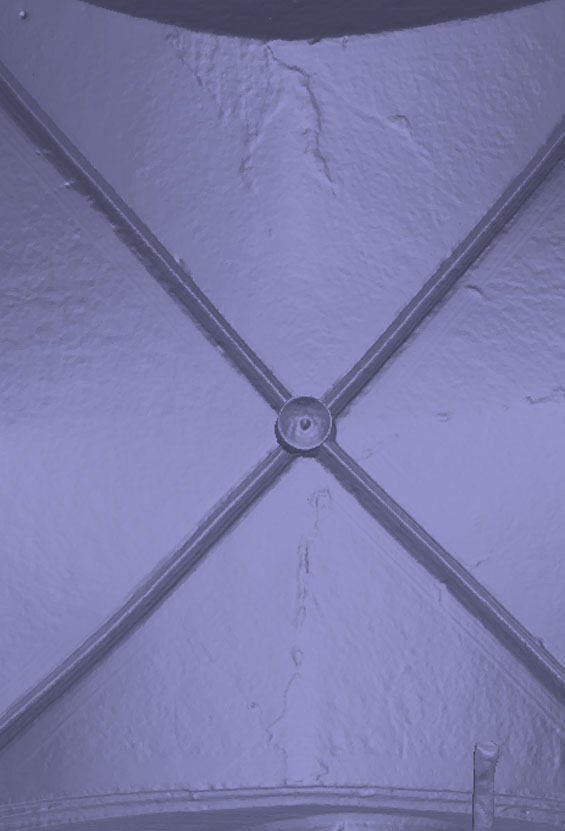

Prikaz modela dobiven na temelju terestričkih snimaka

Prikaz modela dobiven na temelju terestričkih snimaka

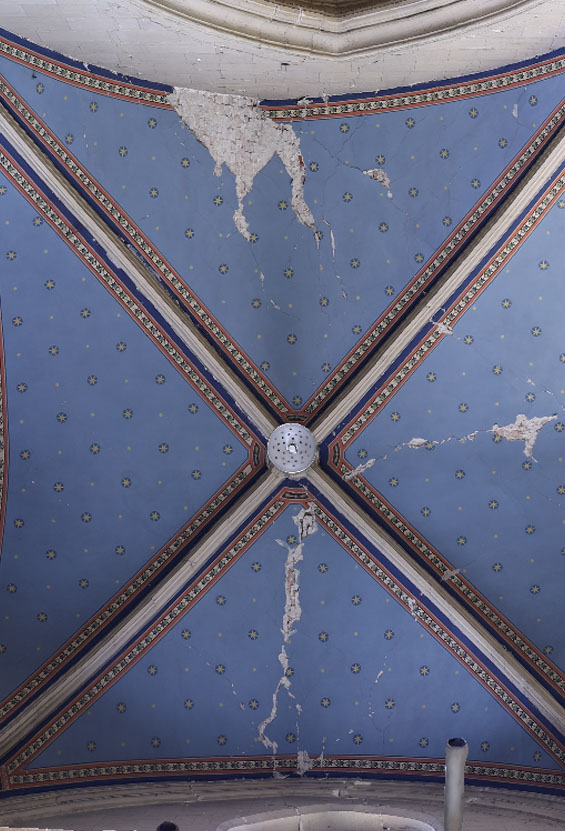

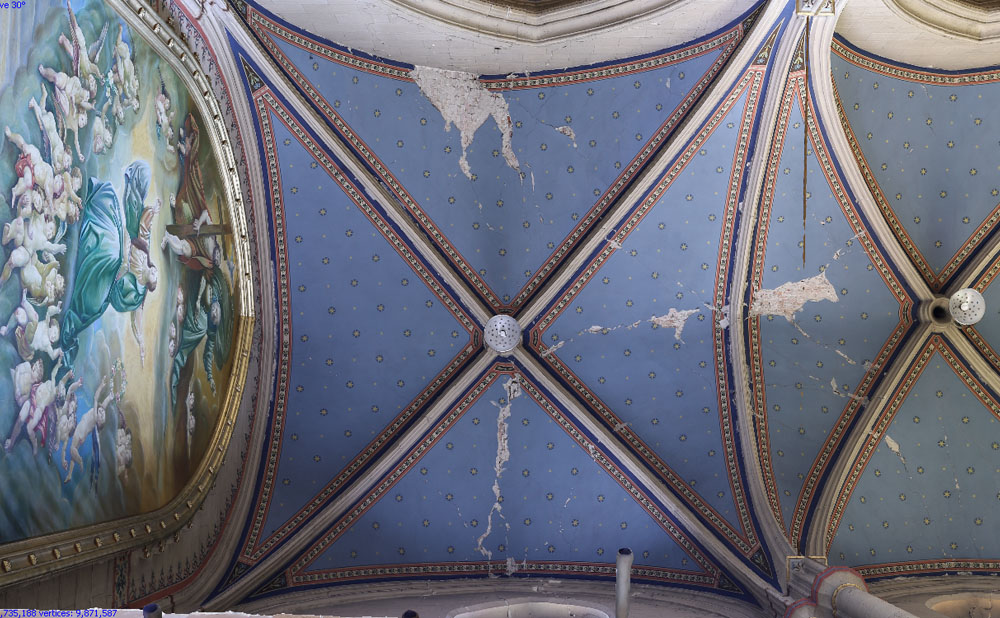

Prikaz modela s teksturom dobiven mjernom kamerom unutar Zagrebačke katedrale

Prikaz modela s teksturom dobiven mjernom kamerom unutar Zagrebačke katedrale
