Mobilni LiDAR

Mobilni LiDAR

Sustav LiDAR (engl. Light Detection and Ranging) sustav je za lasersko snimanje i predstavlja vrlo efikasnu, preciznu i brzu metodu izmjere i prikupljanja prostornih podataka. Pored konvencionalnih geodetskih mjernih tehnika, fotogrametrijske izmjere, laserskog terestričkog skeniranja, LiDAR sustav vrlo je koristan kod snimanja i planiranja prometnih koridora, za izradu 3D modela gradova i naselja, pri analizi poplavama ugroženih područja, praćenje pomaka i deformacija, izračuna volumena iskopa na gradilištima, modeliranja cijevi industrijskih postrojenja i dr.

Mobilni LiDAR sustav predstavlja „ground base“ integraciju laserskog sustava za skeniranje s GNSS-om, Inercijalnom mjernom jedinicom (IMU) i uređajem za mjerenje prevaljene udaljenosti (Distance Measurement Indicator - DMI). Svaki uređaj je montiran na prijevozno sredstvo (platformu) i ima neophodnu funkciju rada sustava.

GNSS i IMU uređaji se nadopunjuju pritom pružajući točne komponente kretanja vozila (pozicija, brzina, ubrzanje, orijentacija i rotacija). DMI je priključen direktno na kotač i precizno mjeri prijeđenu udaljenost. Nadopunjuje i kompletira sustav prilikom prekida rada GNSS sustava.

Trimble MX8 mobilni LiDAR sustav ima visoku frekvenciju rada (do 300 kHz) koja omogućava snimanje do 600 000 točaka u sekundi. Domet mu je do 500 m uz preciznost od 5 mm i točnost podataka od 10 mm.

Sustavom mobilnog LiDAR-a moguće je kao krajnji produkt dobiti fotogrametriju visoke preciznosti (omogućeno korištenjem 7 kamera od 5 MP i ladybug kamerom koja pokriva 80% sfere), oblak točaka koji predstavlja 3D mjerljiv model, video s telemetrijom te izvoz podataka u CAD i GIS računalne programe.

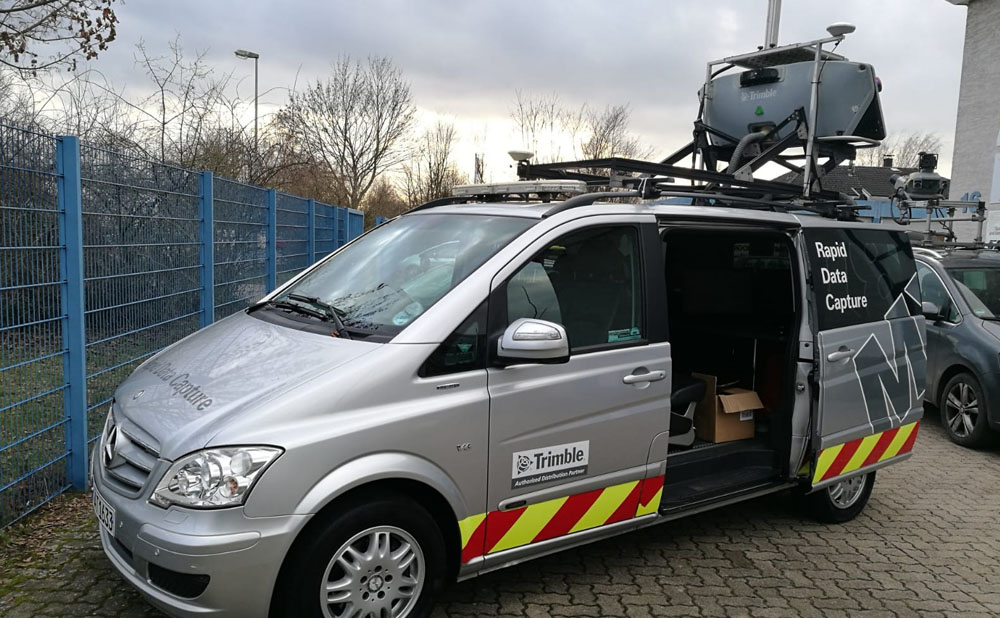

Prikaz vozila s integriranim laserskim skenerima

Prikaz vozila s integriranim laserskim skenerima, Applanix POS LV520 i DMI sustavom

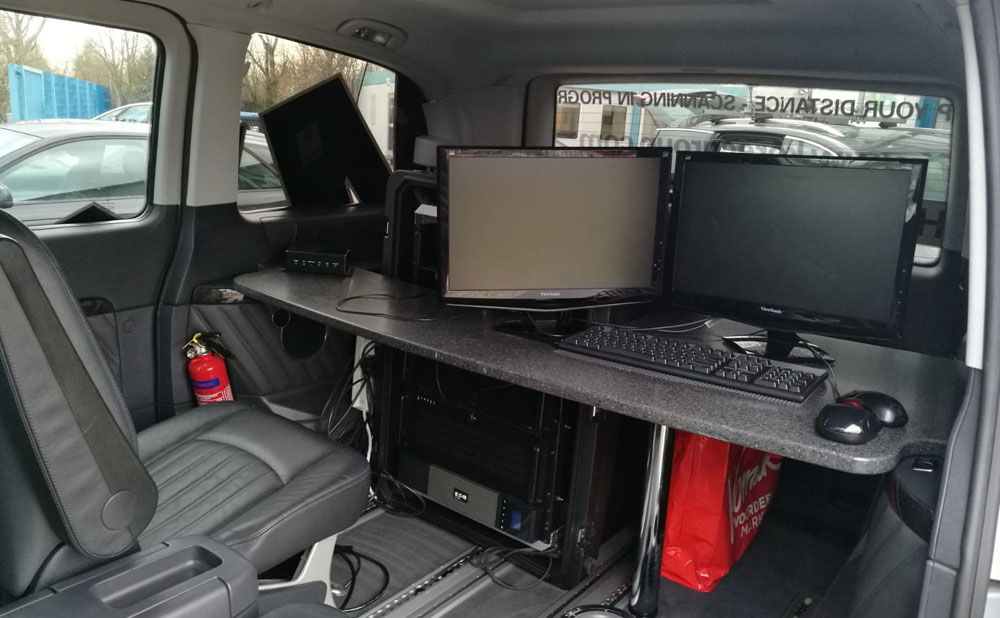

Unutrašnjost vozila Trimble MX8 sustava

Unutrašnjost vozila Trimble MX8 sustava

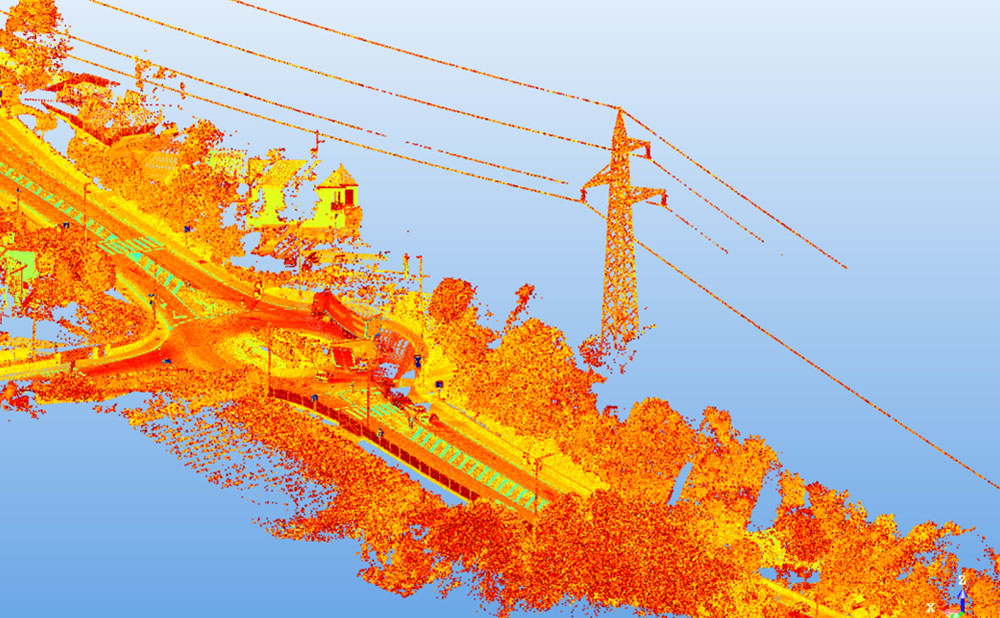

3D mjerljiv model dobiven Trimble MX8 sustavom

3D mjerljiv model dobiven Trimble MX8 sustavom

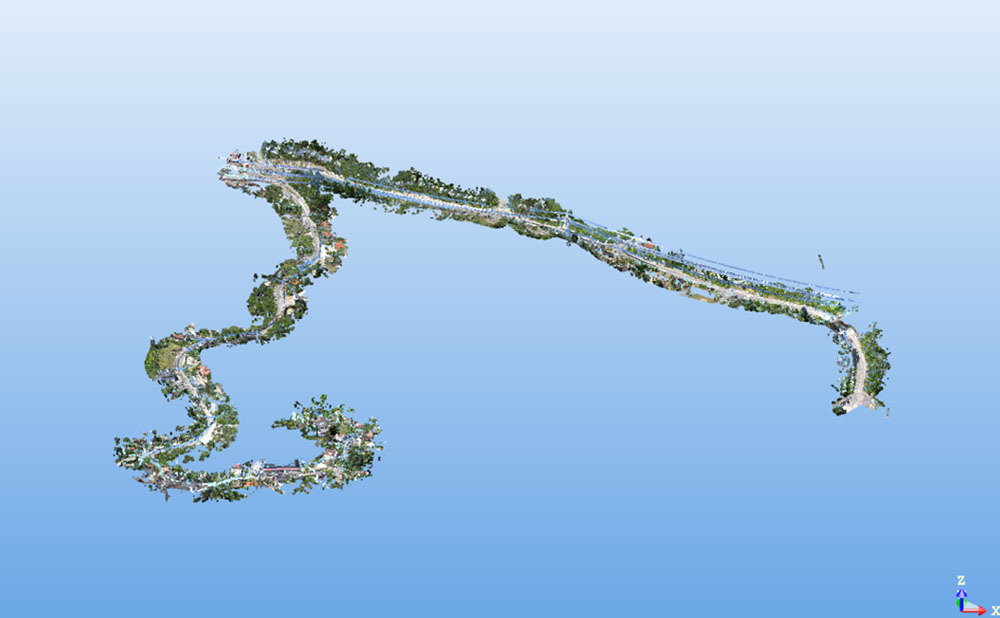

3D model (oblak točaka) ceste kao rezultat skeniranja Trimble Mx8 sustavom

3D model (oblak točaka) ceste kao rezultat skeniranja Trimble Mx8 sustavom
